Разборка/сборка затвора малокалиберных винтовок «Armscor»

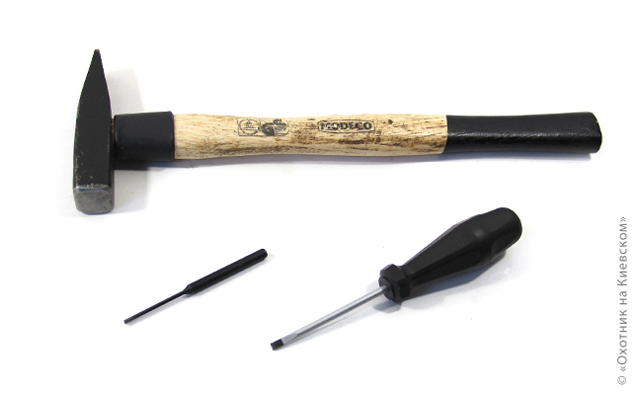

Для сборки-разборки нам понадобится отвёртка с прямым шлицом (или «плоская» отвёртка), выколотка и молоток.

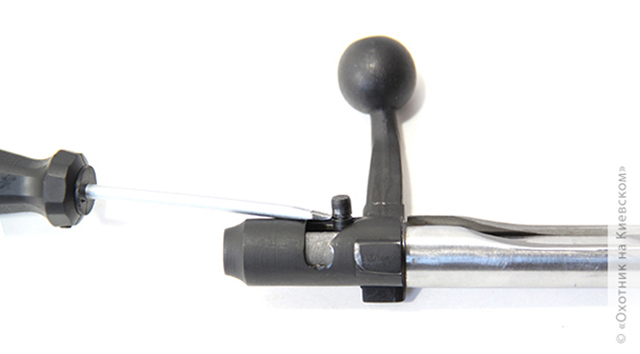

В первую очередь необходимо извлечь фиксатор муфты затвора. С помощью отвёртки нужно «подцепить» этот фиксатор и с небольшим усилием его извлечь из паза.

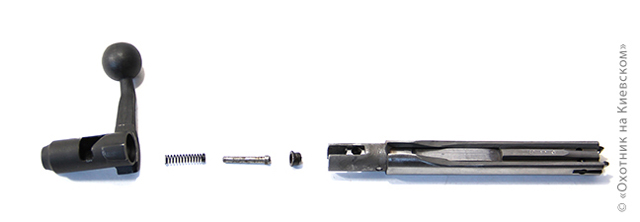

После извлечения фиксатора снимает муфту затвора и извлекаем её пружину.

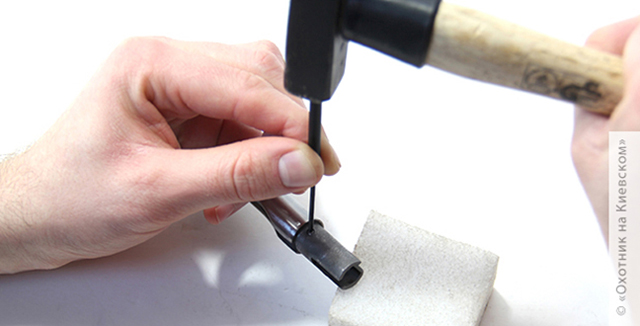

С помощью выколотки извлекаем штифт, фиксирующий боёк и его пружину.

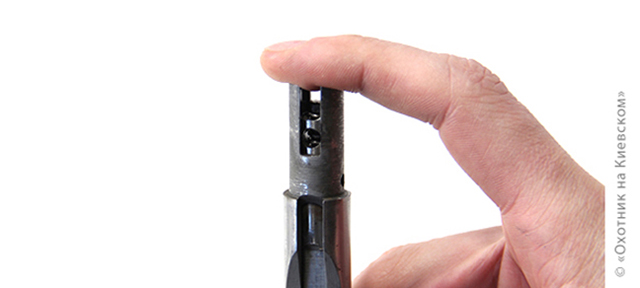

При извлечении штифта, боёк необходимо придерживать свободной рукой — иначе он может «спружинить» и улететь в неизвестном направлении.

Разборка затвора малокалиберной винтовки Armscor закончена. В таком виде затвор легко обслужить и почистить.

Сборка производится в обратном порядке.
